Twee Betonplex Aquaria

Ik ben al een tijdje bezig met de bouw van 2 betonplex aquariums boven elkaar. De bovenste bak is 305x100x80 waterhoogte en de onderste wordt 220x90x60 waterhoogte. Ik heb met paint even snel mijn gedachten getekend, zie hierboven.

Hoe ik het nu ga doen is als volgt: ik maak links en rechts in de muur een uitsparing van 1,2 meter. Hiernaast metsel ik met kalkzandsteenblokken een muurtje (dus weer tegen de muur aan). Daar kan ik het staal op +/-30cm oppervlakte leggen. Onder de 2 balken leg ik nog 1 stalen plaat van 1,2m bij 35cm van 1 cm dik om de kracht te verdelen over dat stuk.

Dit lijkt mij een betere en stevigere oplossing dan alles van hout op de vloer te zetten en deels aan een muur te schroeven zoals ik eerst van plan was.

Dit heb ik effe snel in paint getekend dus dat zegt wat meer! Overigens zal ik in het midden nog een extra steun maken was niet nodig volgens de geleerde maar ik doe het toch!

Wat heb ik allemaal gedaan;

* Radiotor erafgehaald

* betimmering erafgehaald v/d 2de stoppenkast

* getekent waar het moet komen alemaal

* gaten gemaakt in de muren

* betonblokken gelijmd

Eerst heb ik een vuilniszak kapot gesneden daarop een ijzeren plaat gelijmd omdat de vloer in de verste hoek toch niet gelijk was.

Ik had hier thuis nog een paar betontegels over van mijn terras die kwamen nu handig van pas! Ik heb achter de blokken 2 tot 3 cm overgelaten en dit al voor 1/3 met specie vol gegooid (morgen volgt de rest). Die betontegels zijn zeer dik (7cm) en bijna niet zelf te tillen (die grote dan).

Waarom die vuilniszak? Ik ben van plan om over een tig jaar te gaan verhuizen en dan ziet de vloer er evengoed nog netjes uit!

Omdat de spouwmuren zijn volgespoten met isolatie heb ik dit aan de bovenkant dichtgepurd zodat dit niet meer naar onder valt. Ook heb ik deze isolatie een cm of 10 naar onder gedrukt en dit opgevuld met specie.

Hier gaat het gebeuren:

Een beetje uitgetekend:

Gaten in de muur gemaakt:

De muurtjes zijn opgemetseld:

De volgende dag de rest volgooien met specie en het geheel een beetje afwerken:

Wat heb ik al weer gedaan:

* Stalen balken en stalen platen in de menie gezet,

* rechts het gat in de muur nog een flink stuk verder uitgekapt anders gingen de balken er niet in,

* Stalen balken erin gelegd een beetje waterpas natuurlijk

* gaten weer dichtgemetseld en alles ondersabelt met krimpvrije mortel,

* alles dicht gestuct en alvast 1x geverfd

* underlayment platen erop en eronder,

* balkjes eronder

* en natuurlijk het nodige poetswerk

Voorman Diesel was ook van de partij die hield alles nauwlettend in de gaten als wel alles goed ging:

Ook de 1 centimeter dikke stalen platen gaan in de menie:

Balken erin gelegd pff best zwaar als je maar alleen bent:

De balken waterpas gesteld:

Ook de andere kant uit natuurlijk waterpas stellen:

Perfect waterpas:

Het geheel dichtgestuct en 1 keer geverfd:

Voorman Diesel wilde het van bovenaf bekijken:

Balken eronder gemaakt ter ondersteuning van het aquarium. Het stucwerk is al aan het drogen:

Totaal plaatje:

Het betonplex is gearriveerd:

Het aquarium is op maat gezaagd en uitgefreest, de bioloog gezaagd en uitgefreest. Dit is toch wel leuk werk dat frezen. Zeker als het ook nog allemaal past!

De bodemplaat uitgefreest:

De achterwand:

En het past ook nog:

Toch in de achter en zijwanden nog effe de trekstrippen uitgefreest:

Het biologisch filter in elkaar gezet:

Ik heb hem gewoon gesloten gemaakt. Er komt toch iets voor te staan en ik kan er van bovenaf inkijken. In het schuine gedeelte komt een aansluiting rechtstreeks op het riool, zo kan ik nooit natte voeten krijgen door overlopen van biologisch filter.

Het bioloog is bijna klaar. Er moet nog een overloop inkomen wat rechtstreeks op het riool gaat zodat deze niet kan overstromen. In de bak zelf heb ik de durso al geplaats met daarnaast nog een afvoer die ook rechtstreeks op het riool gaat voor de automatische verversing.

Er staat ongeveer op 2/3 water hoogte dus bij defect kan de bak nooit overlopen. Ook ga ik in de bak nog een extra overloop maken wat ervoor zorgt dat ook de bak zelf niet kan overstromen.

Alles voorgeboord en verzinkt en de schroeven er al een stukje ingedraaid:

Het bioloog is nu in elkaar gelijmd:

De schotten waar ik de kopse kanten van heb ingesmeerd staan te drogen:

Gaten geboord en verzinkt in bodemplaat:

Durso en afvoer voor verversing gemaakt. Het moet nog een stukje worden ingekort en nog een 90 graden bochtje erop:

Wat test stukjes gemaakt om te kijken op welke manier het tempex ut beste hecht, met primer en zonder en met schuren of zonder:

Het glas erin zetten was dus een tegenvaller. De hulp die ik had meende effe de plaat te schuiven toen ie nog in het gefreesde gedeelte zat. In ieder geval plak ik er nog een stuk voor, als ie helemaal klaar is zie je het niet meer namelijk.

Een overzichtfoto is lastig want ik kan nergens goed staan.

Ook de trekstrips zijn geplaatst: 1 brede in het midden en 2 smallere er tussenin. Ook een strip van onder tot boven in de linker hoek geplaatst:

Zoals je kunt zien is de plaats beperkt om met zo’n glasplaat de draai te vinden. Achteraf gezien had ik de bak veel beter buiten in de garage kunnen maken, maar ja met dit vochtige koude weer is dit ook weer niet bevorderend voor de lijm en kit…

Morgen ga ik met de achterwand beginnen en dan is het alleen nog wachte op vijverstunt waneer die de pvc en kns komen leveren. Ik hoop in de loop van volgende week cq volgend weekend water erin te hebben. Dan kunnen de vissen uit de opvangbak en is de vrouw weer blij dat dat ding uit de kamer weg is en kan ik op mijn gemak de 2de bak bouwen en beginnen met de afwerking..

Voorstrijklaag erop gezet voor de betere hechting:

Daarop zijn stukken tempex geplakt:

Met een bouwföhn heb ik er een beetje relief in gebrand:

De eerste laag tegellijm erop gesmeerd:

Hmmm….Dat ziet er niet mooi uit. Alles lijkt zo erg gemaakt en te strak. Ik ben er totaal niet tevreden mee.

Dan maar weer met de tempex aan de slag…

Met een troffel lijm aangebracht. Die heb ik best stevig aan gemaakt niet te waterig:

Daarna met een kwast steeds in een emmertje water gesopt om het wat uit elkaar te strijken. Dit ziet er al een heel stuk beter uit:

Zo…de achterwand is klaar om in de Epoxy gezet te worden dit ga ik morgen doen!

Op de laatste foto heb ik al effe een stukje geprobeerd, even kijken hoe de kleur wordt. Ik ben er zelf wel tevreden over. Tsja, dat mag ook wel want er zitten heel wat uurtjes in die rotswand.

Ik smeer er nog 2 lagen overheen in de komende dagen, in de hoop zo de rechte hoeken wat weg te krijgen.

pfoe die achterwand is tot nog toe het meeste werk zeg wat een gedoe allemaal komen heel wat uurtjes in die wand te zitten:

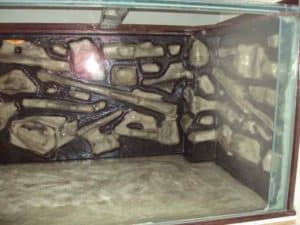

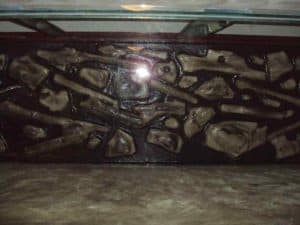

Eindresultaat van de achterwand.

Het blinkt wel wat maar volgens mij als er water in staat valt dat wel mee. Ook heb ik toen ik klaar was met de kleurstof de kwast zeg maar leeg gestreken over de lichte stukken. Ik ben er wel blij om want dat geeft een mooi resultaat:

Nou ja vandaag dus de bak op de plaats gezet. We waren eerst met 4 man maar dat was dus niet te doen. Nog 2 man erbij gebeld en ondertussen de nodige biertjes gedronken, super gezellig en veel gelachen natuurlijk.

Daarna met 6 man de bak erop gezet ging een stuk makkelijker maar of dat nou aan die biertjes lag of aan de 2 extra man dat weet ik niet.

Tempex eronder gelegd en hij staat nu. Ook komt er nog tempex achter het aquarium, erboven en ernaast voor extra warmte behoud. Ik ben zelf zeer tevreden en als je ervoor staat krijg je bijna een pijve stiemel!

Het hulpteam maakt zelf de foto, 1 heeft cameravrees:

Daar staat ie dan:

Zo nu nog het pvc werk de bioloog inrichten en test draaien.

toch voor de zekerheid nog een kleine versteviging gemaakt van dikke balken:

Vandaag dus ook gevuld blijk toch dat er de pvc aansluiting wat drupt -.- niet zo mooi maarja beetje eigen schuld. Ik dacht dat als ik de buizen onder in het aqua er los in duw met wat schilderstape eromheen dan hoef ik niet te zagen mocht ie eraf moeten weer. Maar ja achteraf wel stom want stel zon buis schiet eruit als je niet thuis bent…drama dus goed dat ik er nu al achterkom dat gaan we morgen dus even verhelpen.

De bak is in totaal voor 1/3de gevuld geweest.

Daar lekt ie dus een beetje:

De verlichting ligt er nu boven, zo heeft mijn test dovii na 2 dagen ook nog licht en hij doet het nog goed ook. Er liggen nu 3 tlbalken boven de bak:

En zo ziet het er uit op de foto’s:

Het tweede aquarium

De 2de bak is uitgefreest die kan ik van de week in elkaar gaan zetten. Hieronder ook nog een foto hoe de bovenste er nu bij staat. Het waterpeil staat normaal boven de rand maar ik moet nog effe een vlotter systeempje in het biologisch filter bouwen:

Het betonplex in elkaar gezet, het aquarium krijgt al vorm:

De trekstrips langs de achterzijde en zijkanten:

Eindelijk na flinke worstelingen met glasboeren die je laten wachten met levertijden etc bezorgingen en wat dan om diverse redenen niet doorgaat heb ik dan eindelijk glas voor in deze bak. Nu zijn er wel 3 glasboeren in Nederland wat een stuk glas hebben van deze maat hahaha en er niks meer mee kunnen mja eigen schuld zou ik zo zeggen!

Grote dank aan Guido die deze binnen 2 dagen in zijn bezit had chapeau mijn grote vriend! (had ik dat nu maar meteen via Guido gedaan)

Hier de vorderingen net het glas erin gezet en alles afgekit:

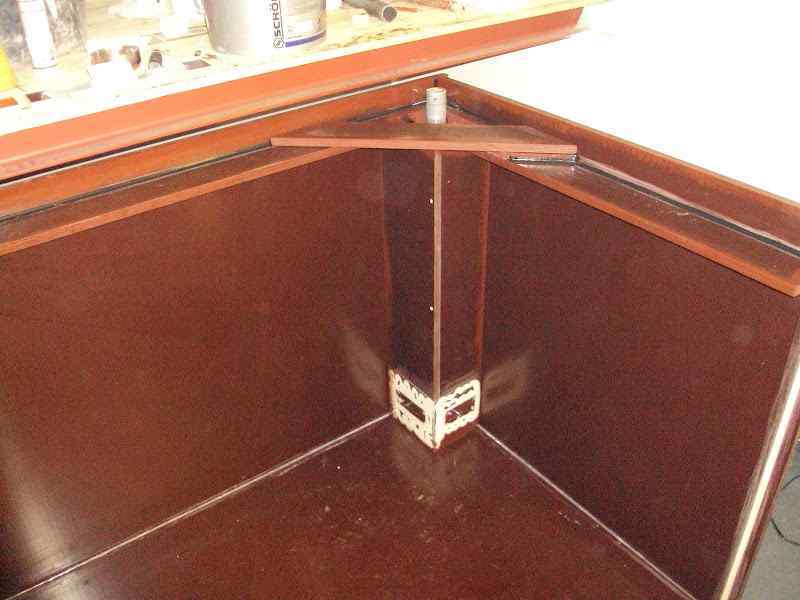

Binnenkort de overloopkamer maken met gaten en dan beginnen met de achterwand. wordt hetzelfde als de voorgaande bak! Voor een zondagavond is dit echt wel strak kitwerk:

Het aquarium zoals het er nu bij staat:

Een gedeelte van de vis wat er nu in zit zal als de andere bak klaar is verhuizen naar onderen!!!!

Wat uitleg over de bouw: Ik heb het betonplex overlaten komen van een houthandel. De bouwmarkten hebben meestal betonplex van 6 of 7 lagen op elkaargelijmd betonplex deze wat ik heb gebruikt bestaat uit 13 lagen, vele malen steviger dus. Waarom ik er voor gekozen heb? Ik vind het vooral leuk om zoiets te maken en met hout kun je zelf meer dan met glas (althans ik dan). Daarbij, met een houten bodemplaat zal niet zo snel iets gebeuren dan met glas! Ook zegt men dat het iets beter isoleert als glas maar daar heb ik het zeker niet voor gedaan.

Als je goed hebt gekeken heb ik de achterwand (tempex) rechtreeks op het betonplex gelijmd en ook de bodemplaat met 2 lagen tegelijm ingesmeerd. Daarna alles 2x goed gesopt met epoxy en is het wel dubbel waterdicht nu. Die tegellijm heeft een soort zandkleur dus als ze graven tot op de bodem kijk je niet tegen glas of de bruine betonplex kleur.

Van de verlijming heb ik helaas geen duidelijke foto’s gemaakt. Hoe ik het heb gedaan: waar het glas in komt heb ik in de bodemplaat en zijwanden 6mm diep uitgefreest op de dikte van de glasplaat (15mm).

De bak in elkaar gezet op 1 zijwand na. De uitgefreesde groeven waar het glas inzit vol gekit met de gewone aquarium kit, glas erin, laatste zijwand erin, dagje wachten de kitresten die eruitkomen afgesneden en vervolgens de gehele bak afgekit zoals een glasbak ook word afgekit.

De tweede achterwand

Het duurt lang maar uiteindelijk komen we er wel. Ik ben dus nu bezig met de tweede achterwand en hoop deze volgend weekend in de epoxy te hebben! Nu zit er pas 1 tegellijm laag op er volgen er nog 2!

De tempex is op de wanden gelijmd:

Door te snijden, schaven of zagen maak je het eenvoudig in de gewenste vorm:

Ook deze achterwand wordt ingesmeerd met lagen tegellijm:

Het tweede aquarium draait nu ook, hier een kort filmpje:

De bak is nagenoeg klaar, nu nog een paar kleine aanpassinkjes en ik moet nog een scheiding maken tussen de stroomkast en leidingen van de pompen. Ook dit ga ik nog in pvc maken maar dat is latere zorg.

De elektra van de aquaria:

Er komt nog een kast om de electra heen met een afscheiding voor het leidingwerk.

Ik hoop dat jullie het verslag leuk vinden!
